製品紹介

プリント基板の実装

クリーム半田印刷⇒部品実装（マウンター）⇒リフロー⇒検査⇒出荷

制御部回路と駆動部回路を1枚の基板上に配列し、配線の簡素化、コンパクト化を実現する新しい発想のプリント基板です。
コールドプレートと併用することでさらに小型化が可能です。

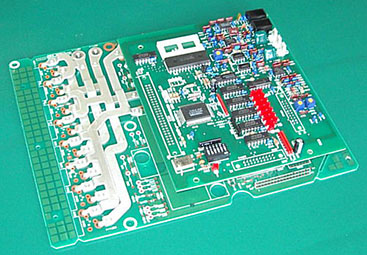

画像はパワー基板と制御基板の2段で構成され、6個のパワートランジスタを制御するようなイメージ画像です。

実用可能例

多軸モーター制御、ヒーター制御、スイッチング電源の配線など、流れる電流が比較的高く基板回路だけでは容量的に対応しきれない場合、ケーブルやハーネスの配線が複雑になってしまうような場合に大変有利です。

1.コールドプレート（水冷タイプ）

銅板、アルミ板に冷却用水管（銅パイプ）を半田付けした冷却プレートです。

銅板、アルミ板に冷却用フィンを半田付けした冷却プレートです。

導体と導体をシート状の絶縁物で絶縁し、重ね合わせたバスバーです。
導体の表面積を広く確保したい場合、高さ方向に制限がある場合などに有効です。

圧入ナット、カラー

スタッドボルト、ナット、カラー

リールに巻かれたチップを計数
電源いらずで操作も簡単

こんなものが欲しいという現場の要求から作りました。
リールに巻かれたチップ部品を計数する機械です。
手動操作のため電源は必要なく軽量で持ち運び自由です。

毎分8,000個の部品が計数できます。
構造はいたってシンプル、操作も極めて簡単、素人の方でも安心です。

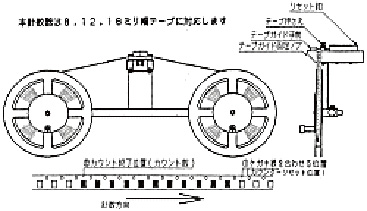

本計数器は8・12・16mm幅テープに対応します。
他機種においても対応は考慮しますので、お気軽にご相談ください。
32幅テープはCM1-32をご用命ください。

本計数器は4mmピッチが基準です。
8mmピッチの場合は2で、12mmピッチの場合は3で割り算してください。
また、2mmピッチの場合は2倍してください。
